Руководство по инсталляции коммутаторов SW502-507



Мост между сетями 10BASE-T Ethernet


Коммутатор SW502 можно использовать как 2-портовый мост для соединения традиционной сети Ethernet с сетью 100 Mbps Fast Ethernet. Пользователи, которым требуется высокая скорость, объединяются в сегмент 100 Mbps Fast Ethernet, изолированный от пользователей медленного сегмента, которые лишь эпизодически обращаются к серверу. На рисунке 5-1 показан пример такой сети, построенной на базе коммутатора SW502 и концентраторов EN516 10BASE-T и FE516 100BASE-T.

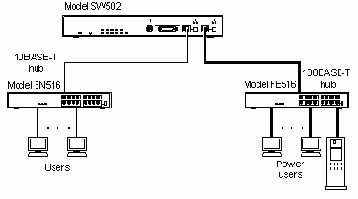

Рисунок 5-1. Коммутатор SW502 в качестве 2-портового моста
