Руководство по инсталляции коммутаторов SW502-507



Многопортовый мост со скоростной магистралью


Достаточно часто для объединения сетей используют обычные двух портовые мосты, вносящие довольно большую задержку при передаче пакетов. При передаче пакетов через несколько мостов между отправителем и получателем эта задержка может привести к значительному снижению производительности. За счет нескольких коммутируемых портов 10 Mbps, связанных внутренним мостом с портом 100 Mbps, коммутаторы SW507 позволяют разделить большую сеть на несколько сегментов, связанных между собой через порты коммутатора. При распространении пакетов между сегментами такой сети задержка практически равна нулю. Для организации скоростной магистрали может использоваться порт 100 Mbps. На рисунке 5-2 показана конфигурация сети на базе коммутатора NETGEAR SW507, служащего мостом для объединения сегментов на основе концентраторов EN516 10BASE-T и FE516.

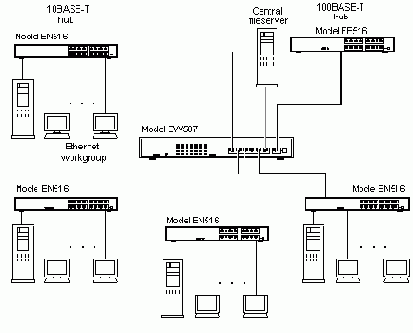

Рисунок 5-2. Коммутатор SW507 в качестве многопортового моста со скоростной магистралью

Замечание: Полнодуплексный обмен возможен только при соединениях "точка-точка" между коммутатором и сетевым адаптером или другим коммутатором. При использовании в сети концентраторов коммутатор должен работать в полудуплексном режиме.
