Руководство по инсталляции коммутаторов SW502-507




Кабели UTP


При обмене данными между двумя устройствами приемник одного из устройств должен быть соединен с передатчиком другого и наоборот. Перекрутка пар (cross-over) обычно реализуется внутри одного из устройств при разводке кабеля в разъеме. Некоторые порты концентраторов и коммутаторов поддерживают возможность смены типа разводки проводников в разъеме (MDI-X или Normal). Сетевые адаптеры компьютеров обычно не позволяют менять тип разводки порта и обозначаются как устройства с портом MDI или Uplink.

На рисунках 1 и 2 показаны варианты соединения портов прямым и перекрученным (cross-over) кабелем.

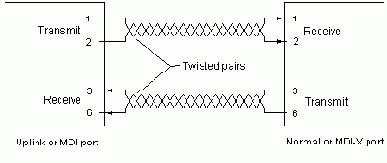

Рисунок 1. Соединение прямым кабелем

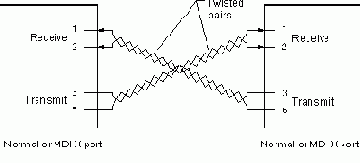

Рисунок 2. Соединение перекрученным кабелем
